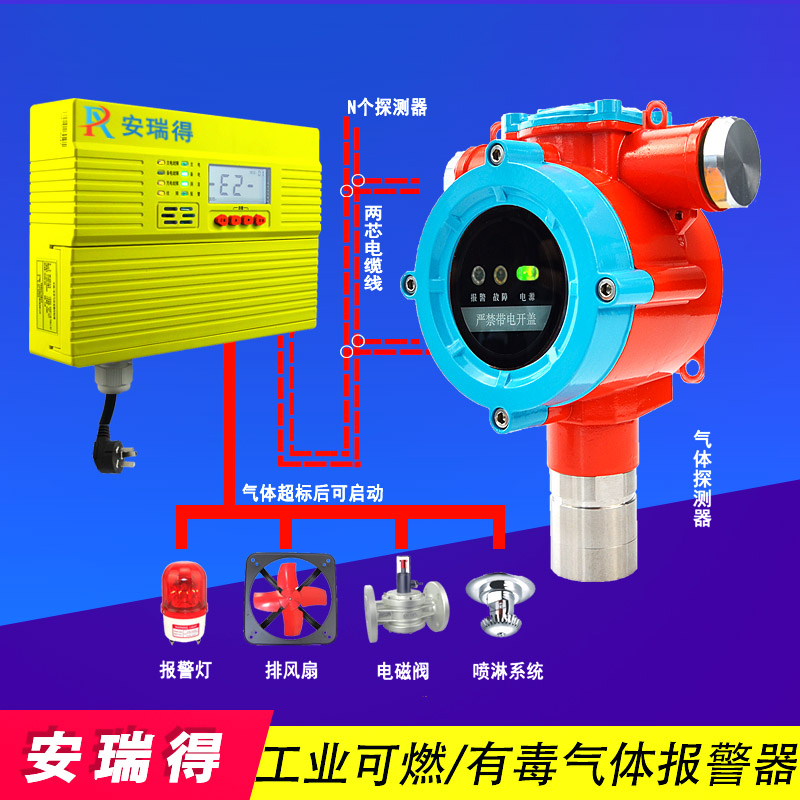

气体浓度报警器主要有三部分组成

一是气体报警器，采集空气中的有毒有害、易燃易爆气体，安装在气体释放源或者易发生泄露点附近。

二是监测报警控制系统，显示需要监测气体的浓度，当达到报警设定值时，发出声光警报或其它信号，一般安装在有人值守的值班室。

三是连接部分，是指防电磁干扰的铠装电缆或加金属套管的电缆，将气体探测器的信号传递至监测报警控制系统。

当气体浓度报警器检测到空气中出现有害气体时，将气体浓度的大小转化为相应的4-20mA电流信号，载传至监测报警控制系统，监测报警控制器在将电信号转化为数字信号，在液晶显示器上显示出气体的浓度值，如果大于警戒值，便由蜂鸣器或警示灯发出报警信号，提示工作人员引起注意，或启动连锁排风系统。
